IBM 5150 – Les bases – Détails

• Disquette 360K dans un lecteur de 1,2 Mo
• Adaptateur de lecteur de disquette IBM 5,25 – prise en charge du lecteur 1,2 M
• Composants électroniques fréquemment défaillants (dans les ordinateurs anciens)

Disquette 360K dans un lecteur de 1,2 Mo

• L’écriture (y compris le formatage) sur une disquette 360K dans un lecteur de 1,2 Mo produit une disquette 360K qui n’est pas conforme à la norme 360K.
• Si cette disquette est ensuite placée dans un lecteur 360K, le lecteur peut ou non être en mesure de la lire.
• Dans la référence IBM DOS 3.3, IBM inclut à ce sujet : « IMPORTANT : si vous écrivez sur l’un de ces types de disquettes à l’aide d’un lecteur haute capacité, vous risquez de ne pas pouvoir lire les disquettes dans un lecteur simple ou double face.»
• Des informations techniques sur le sujet sont disponibles ici.

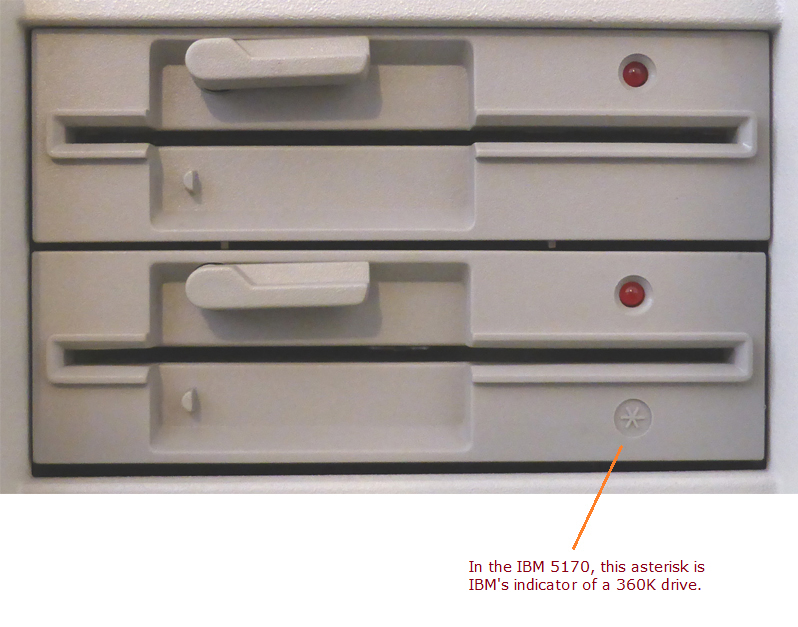

• Ce problème est la raison pour laquelle IBM a proposé un lecteur 360K en option pour l’IBM 5170 (IBM AT). Les clients IBM 5170 qui avaient besoin de créer/écrire des disquettes 360K pour d’autres qui n’avaient qu’un lecteur 360K, utilisaient le lecteur 360K du 5170 plutôt que celui de 1,2M. En conséquence, de « vraies » disquettes 360K ont été créées et le lecteur 360K du destinataire était assuré de pouvoir lire les disquettes.

---

Adaptateur de lecteur de disquette IBM 5,25 – prise en charge du lecteur 1,2 M

• Les lecteurs « 1,2 M », pour la famille IBM PC, sont postérieurs à l’adaptateur de lecteur de disquette IBM 5,25″ (photo).
• L’adaptateur de lecteur de disquette IBM 5,25″ ne prend pas en charge un lecteur « 1,2 M », que ce soit pour les disquettes 360K ou 1,2 M.
• La principale raison est le débit de données.
• L’adaptateur de lecteur de disquette IBM 5,25″ ne prend en charge qu’un seul débit de données de 250 Ko/s.
• Il ne prend pas en charge 300 Ko/s ni 500 Ko/s, les deux débits de données utilisés pour un lecteur « 1,2 M » dans la famille IBM PC.
• Notez que la famille IBM PC utilise des lecteurs à vitesse fixe : les lecteurs « 120K/180K/320K/360K » tournent toujours à 300 tr/min, un lecteur « 1,2 M » tourne toujours à 360 tr/min

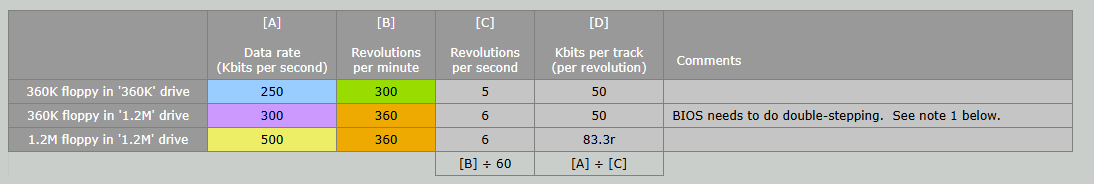

• Cliquez sur l’image pour agrandir :

• Concernant la colonne [D] ci-dessus : il s’agit de la capacité non formatée.
• Une disquette de 360 K a 50 Kbits par piste. Vous pouvez voir dans le tableau ci-dessus que lorsqu’une disquette de 360 K se trouve dans un lecteur « 1,2 M », afin d’atteindre 50 Kbits par piste, un débit de données de 300 Kbits par seconde est utilisé pour compenser la vitesse de rotation plus rapide du lecteur de 1,2 M, soit 360 RPM.
• À PROPOS
  • Le lecteur « 1,2 M » a été introduit dans l’IBM 5170.
  • Dans l’IBM 5170, la prise en charge du lecteur « 1,2 M » est obtenue par la combinaison d’un nouveau matériel et d’un nouveau logiciel :
  • Nouveau matériel : le contrôleur fourni dans l’IBM 5170 prend en charge les trois débits de données (250/300/500).
  • Nouveau logiciel : au niveau du BIOS, le BIOS de la carte mère de l’IBM 5170 comporte un code pour le « double pas » et un code pour commuter le contrôleur du 5170 entre les trois débits de données.
  • Nouveau logiciel : au niveau DOS, la prise en charge des lecteurs « 1,2 M » a été introduite dans la version 3.0 d’IBM DOS
  • Remarque 1 : le double pas doit être effectué par le BIOS, car une disquette de 40 pistes par face se trouve dans un lecteur de 80 pistes par face.
  • Ce BIOS pourrait être le BIOS de la carte mère ou, pour un contrôleur de disquette « intelligent », le BIOS d’extension du contrôleur.
  • Certains BIOS de carte mère sont antérieurs au lecteur « 1,2 M » et ne connaissent donc pas le double pas.

---

Composants électroniques fréquemment défaillants (dans les ordinateurs anciens)

Condensateur au tantale

• Condensateurs utilisant une diélectrique à base de tantale. Utilisés principalement pour filtrer les rails de faible tension.
• Ces condensateurs sont soit en circuit ouvert, soit en court-circuit. S’ils sont en court-circuit, l’alimentation de l’ordinateur est surchargée et ne fonctionnera normalement pas (bien que le ventilateur de l’alimentation puisse toujours tourner).
• Il s’agit d’une défaillance courante signalée sur les ordinateurs IBM 51xx et les cartes IBM associées (par exemple, la carte IBM EGA). Ma propre expérience est que le taux de défaillance est relativement élevé si le condensateur au tantale n’a pas été alimenté pendant de nombreuses années (par exemple, j’achète une carte mère « état de fonctionnement inconnu » sur eBay), mais le taux de défaillance est très faible pour un condensateur au tantale qui est alimenté périodiquement (par exemple, j’utilise mes ordinateurs IBM 51xx au moins tous les quelques mois.)
• Mon observation est que si un condensateur au tantale doit tomber en panne, il tombera très probablement en panne lors de la mise sous tension, ou peu de temps après (par exemple, dans les 30 secondes).
• Ces condensateurs tombent parfois en panne de manière assez spectaculaire, allant d’une pluie de particules semblables à des étincelles à une explosion littérale, ou les deux. Trois exemples sont présentés ci-dessous. Le premier exemple a produit une pluie d’étincelles et la seule preuve de dommage au condensateur est un petit œil/trou noir. J’ai été témoin de cela plusieurs fois. Le deuxième exemple est celui d’un tantale explosé (cet exemple particulier a émis un fragment qui a brûlé mon tapis).

• Ne présumez pas que parce qu’un condensateur au tantale ne présente aucun dommage, il est bon. Les condensateurs au tantale défectueux ne présentent souvent aucune indication visible de défaillance.
• Les tantales ont une polarité. Ils doivent être insérés dans le bon sens : la patte positive dans le trou positif et la patte négative dans le trou négatif.
• Sur les cartes mères et cartes IBM 51xx, les tantales utilisés par IBM sont généralement de 10 µF/16 V ; ils portent généralement la mention « 106 16 V » ou « 10 µF 16 V ».
• Ils ont deux ou trois pattes. Des remplacements à deux pattes de 10 µF/16 V peuvent être trouvés facilement.
• Cliquez ici pour obtenir des informations sur les tantales à trois pattes sur les cartes mères/cartes IBM 51xx.
• Notez que les premières cartes mères/cartes IBM 51xx ont des emplacements à trois trous contenant un tantale à deux pattes. De telles positions à trois trous ne sont pas conçues pour les tantales à trois pattes. Cliquez ici pour voir un exemple.
• Ne présumez pas que tous les condensateurs orange des cartes mères et cartes IBM 51xx sont au tantale. Par exemple, le condensateur entouré sur la photo n’est pas au tantale (il est en céramique).

Puces RAM dynamiques

• Une panne courante sur les ordinateurs anciens est celle des puces RAM dynamiques.
• La défaillance d’une puce de la première banque de RAM de la carte mère 51xx (banque 0) entraîne ce qui semble être une carte mère « morte ».
• *IBM 5150 : Cliquez ici.
• *IBM 5155 : Cliquez ici.
• *IBM 5160 : Cliquez ici.
• *IBM 5170 : Cliquez ici.
• Bien d’autres facteurs peuvent provoquer le symptôme d’une carte mère « morte ».

Condensateur de suppression de ligne

• Une autre panne courante sur les ordinateurs anciens est celle du condensateur de suppression de ligne.
• La « suppression de ligne » fait référence à la fonctionnalité fournie par le condensateur, et non à la dialectique du condensateur.
• Peut également être appelé « condensateur de sécurité », « condensateur de suppression secteur », « condensateur de suppression EMI », « condensateur de suppression RFI », « condensateur RFI », « condensateur de filtre de ligne », « condensateur de filtre secteur », etc.
• Ces condensateurs sont dans l’alimentation. Ils absorbent les interférences radio (RFI) entrantes/sorties du connecteur d’alimentation CA (ligne) et absorbent les surtensions/transitoires entrants. Parce qu’ils doivent tolérer des surtensions/transitoires de degré variable sur une longue période de temps (par exemple), ils sont spécialement conçus pour supporter ce genre de punition.
• Il existe deux classes de condensateurs de suppression de ligne, X et Y, et celles-ci sont divisées en sous-classes, par ex. X1, X2, Y1, Y2, X3, Y3
• Plus d’informations sur les cours se trouvent dans les liens « lectures complémentaires » ci-dessous.
• Les condensateurs de suppression de ligne vieillis ont tendance à se rompre. Un exemple d’un ancien condensateur fabriqué par RIFA est illustré ci-dessous.

Voir ici pour un condensateur fabriqué par WIMA qui s’est rompu.

• Lorsque vous recherchez un produit de remplacement pour un article défectueux, notez que vous devez faire correspondre trois éléments :
• Capacité (par exemple 0,1 µF) ;
• Tension de fonctionnement maximale (par exemple 275 volts AC) (peut utiliser quelque chose de plus élevé) ;
• Classe (c’est-à-dire remplacer X2 par X2, remplacer Y2 par Y2), en notant que, ici, une certaine substitution de classe est possible.
• Lectures complémentaires : Condensateurs de sécurité d’abord : condensateurs de classe X et de classe Y
• Lectures complémentaires : Document EvoxRifa : Condensateurs pour la suppression des RFI de la ligne CA (1996) (comprend les normes de sécurité)
• Lectures complémentaires : EPCOS – Condensateurs de suppression EMI (2009) (comprend les normes de sécurité)
• Lectures complémentaires : section « Condensateurs de suppression de bruit sur le secteur CA » de www.capakor.com
• Lectures complémentaires : Présentation des condensateurs de sécurité Kemet

Électrolytique en aluminium

• Condensateurs électrolytiques en aluminium (grands et petits) dans les alimentations et les moniteurs. Au fil des années, l’électrolyte qu’il contient peut (pas toujours) se dessécher lentement. En conséquence, la capacité sort des tolérances et/ou l’ESR (résistance série équivalente) augmente.
• Parfois, une mauvaise ingénierie provoque un échec bien plus tôt que prévu. Par exemple, la panne des connecteurs C11/C13/C14 de l’alimentation électrique du moniteur IBM EGA (5154) était courante, probablement due à une surchauffe.
• La grande majorité des condensateurs électrolytiques en aluminium défaillants que j’ai trouvés n’ont aucune indication visible de défaillance/détérioration. Voici quelques exemples d’unités que j’ai trouvées où il y a une indication visible. Le deuxième exemple a sifflé en échouant. Je considère le quatrième exemple comme très rare.

Utilisation d’une alimentation de classe AT

• Problème possible n°1
  • Les alimentations utilisées dans l’IBM 5150/5155/5160 sont des alimentations de type à découpage.
  • Pour fonctionner, la plupart de ces alimentations vintage nécessitent un minimum de charge. Et différents modèles de marque nécessitent une quantité de chargement différente.
  • Problème possible
    • La procédure de « configuration de diagnostic minimale » que vous êtes sur le point d’exécuter ne concerne que la carte mère IBM 5150/5155/5160 connectée à l’alimentation. Cela est fait pour une très bonne raison ; nous ne voulons pas que quelque chose d’autre interfère avec ce que nous faisons.
    • Une carte mère IBM 5150/5155/5160 à elle seule constitue, dans la grande majorité des cas, une charge adéquate pour une alimentation de classe PC/XT, mais la question se pose de savoir si cela est suffisant pour certaines alimentations de classe AT.
    • Gardez donc ce qui précède à l’esprit si vous utilisez une alimentation de classe AT pour la procédure de « configuration de diagnostic minimale ». Vous devrez peut-être ajouter une charge supplémentaire sur l’alimentation, peut-être un lecteur IDE, ou deux.
• Problème possible n°2
  • -5V est essentiel pour la version 16 Ko-64 Ko de la carte mère IBM 5150.

• Problème possible

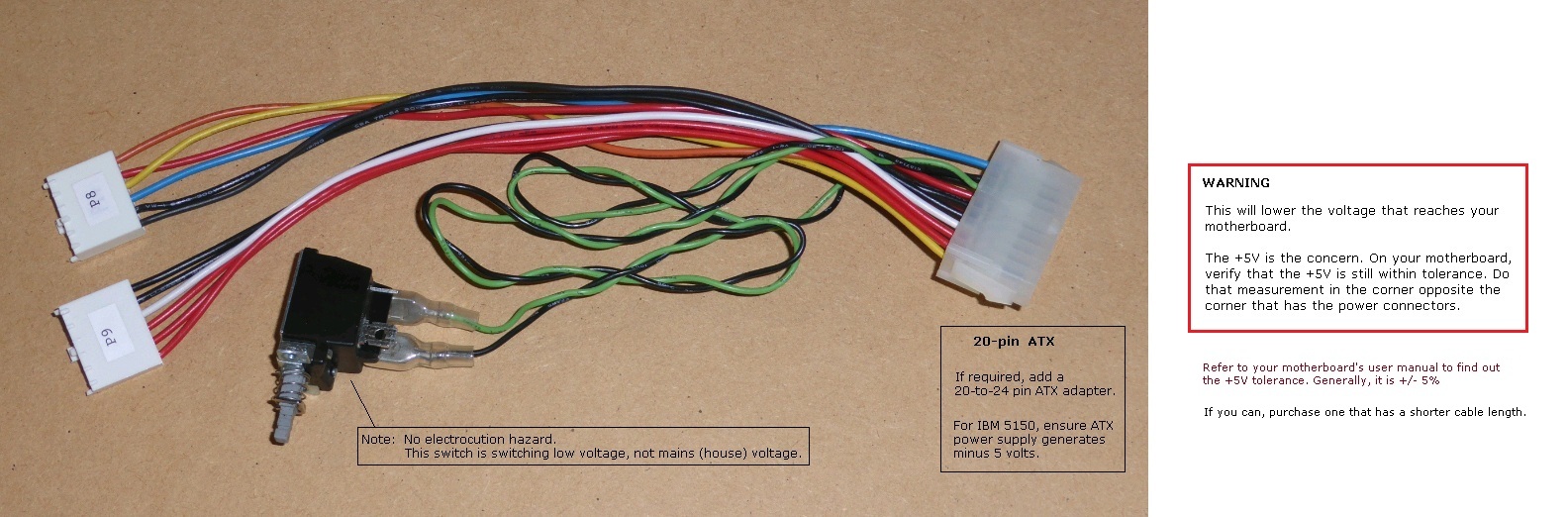

  • Certaines alimentations ATX n’ont pas de sortie -5 V. Par conséquent, leur utilisation, avec un adaptateur, pour alimenter la version 16 Ko-64 Ko de la carte mère IBM 5150, ne fonctionnera pas.

Commutateurs – Marche ou Arrêt
