Adaptateur de lecteur de disquette IBM 5,25″
- Une seule de ces cartes peut être installée dans l’IBM 5150 ou 5160.

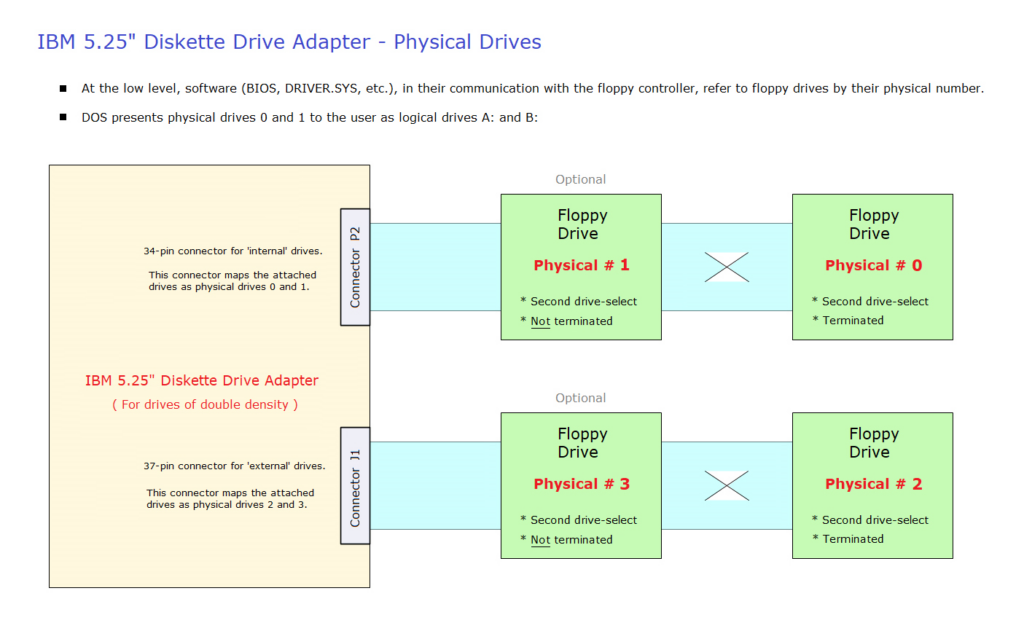

- Prend en charge jusqu’à 4 disques : 2 internes et 2 externes. Schéma ici.
- Il s’agit d’un contrôleur double densité (DD)(2D), destiné aux lecteurs de disquettes 180K et 360K.
- Les lecteurs de 1,2 million ne sont pas pris en charge. Cliquez ici pour plus d’informations.
- Un lecteur de disquettes de 1,44 Mo connecté à cette carte ne fonctionnera pas à une capacité de 1,44 Mo (en raison du manque de prise en charge d’un débit de données de 500 Ko/s sur la carte), mais fonctionnera avec des disquettes de 720 Ko. Cliquez ici pour plus d’informations.

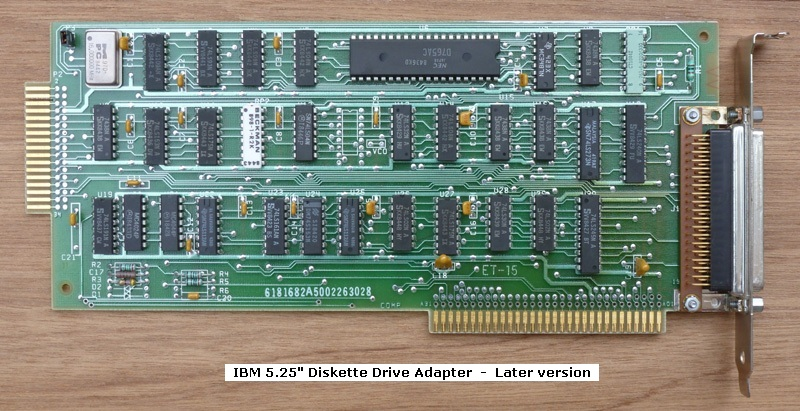

- Le cavalier sur P3 de la dernière version de la carte est un cavalier « à usage d’usine uniquement ». Laissez-le. (Technique : connecte/déconnecte l’oscillateur 16 MHz adjacent).
- La première version de la carte n’avait pas de cavalier sur P3.
- Cette carte n’alimente PAS son connecteur externe (J1).
- Cliquez ici pour obtenir des informations sur le câblage.
- Cliquez ici pour voir le document technique d’IBM pour la carte.
- Cliquez ici pour voir une première version de la carte.
Schémas
Adaptateurs de disque dur – Carte MFM
Source : Perso et https://minuszerodegrees.net/ibm_xebec/ibm_xebec.htm
Première version : Carte MFM 1501492, non configurable, prise dans 5150 de première génération, associée à un disque de 10MB (ST-412)
Deuxième version : Pas encore rencontrée à titre perso…
