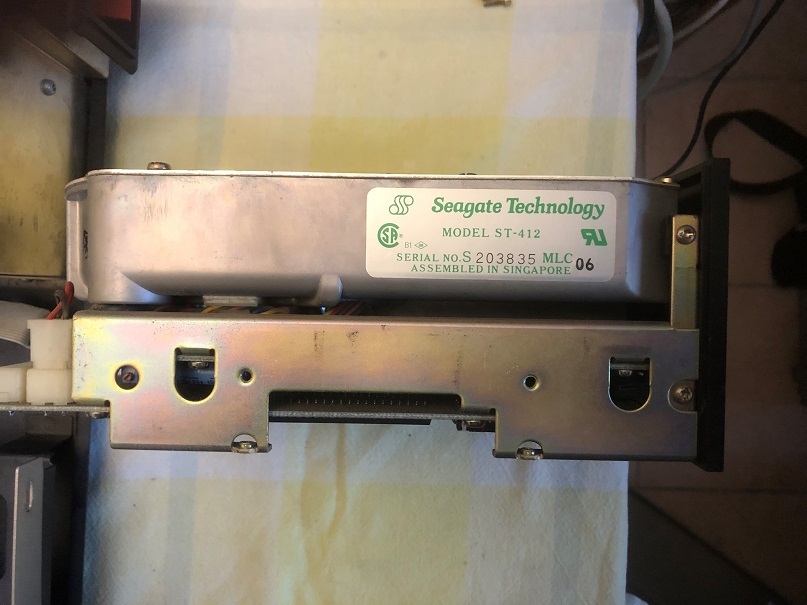

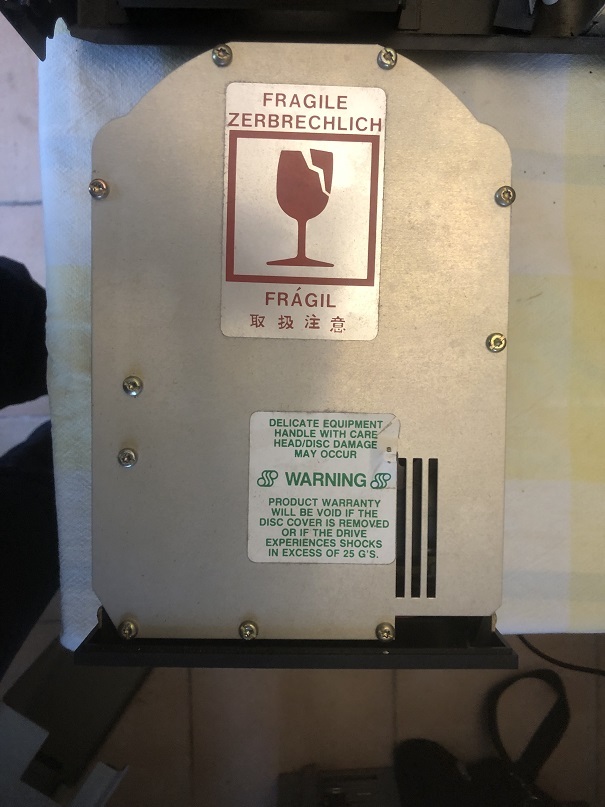

Cet article traite uniquement de la panne carte IBM 1501492 et de son disque ST-412 de 10MB, la panne carte MFM 162X0786 et son disqueWD-25 de 20MB est décrite ici.
Si on résume :
- Ce n’est pas dû au PC : j’ai 2 IBM 5160, un des premiers et un des derniers. Ils ont tous les deux le même problème : erreur 1701 et carte non détectée. L’un a une carte IBM 1501492 et un ST-412 de 10MB, l’autre a une carte IBM 62X0786 et un WD25 de 20MB. En échangeant les cartes et les disques de machines, en essayant tous les slots (sauf le 8), je n’arrive pas à faire détecter la carte (test avec FDISK, Advanced Diagnostics Disk, SpeedStor, DEBUG).
- Ce n’est pas un problème d’alimentation : J’ai aussi alimenté le HDD avec une autre alim, plus récente.
- La carte a été réparée

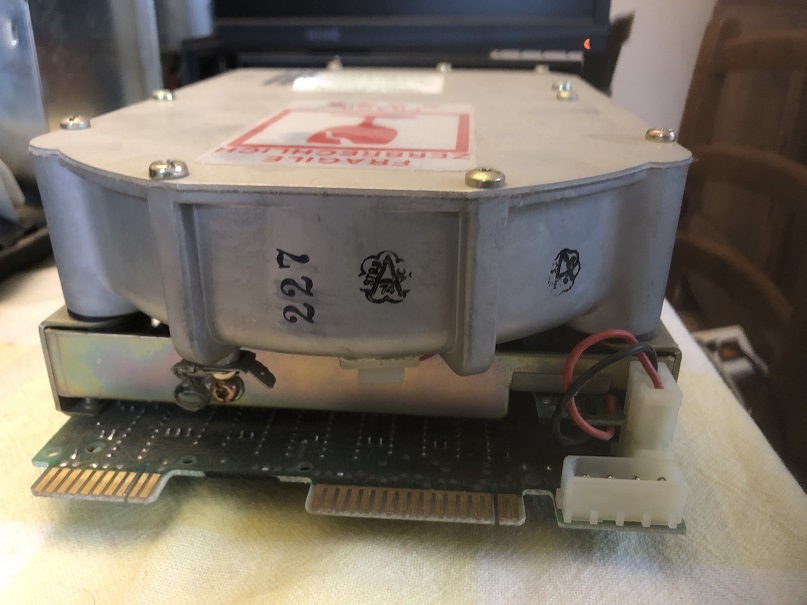

- Le disque dur tourne bien, par contre, les têtes ne se déplacent pas, pas de seek, pas de voyant.
- Si on tourne un peu le moteur pas-à-pas (celui des têtes de lecture) quand l’ordi est éteint, il revient bien en position au démarrage du disque, mais ne bouge plus ensuite.
1er avril 2025
- Vérification de la carte et du disque

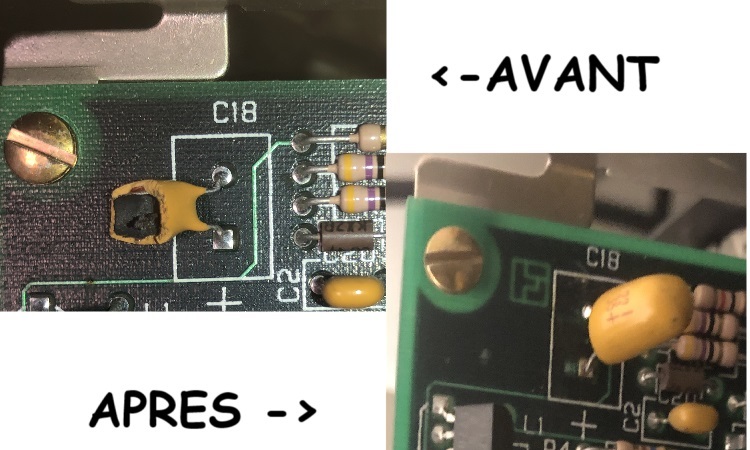

- Installation de la carte avec son nouveau condensateur tantale (C18)
- Le nouveau condensateur est plus gros, j’espère que cela ne posera pas de problème.
9 mars 2025
- Essai de la carte contrôleur Variation#2 juste reçue, et de son disque dur : Tout fonctionne, donc ce n’est pas un problème dû au PC
- Essai des disques sur la nouvelle carte : les 3 disques fonctionnent

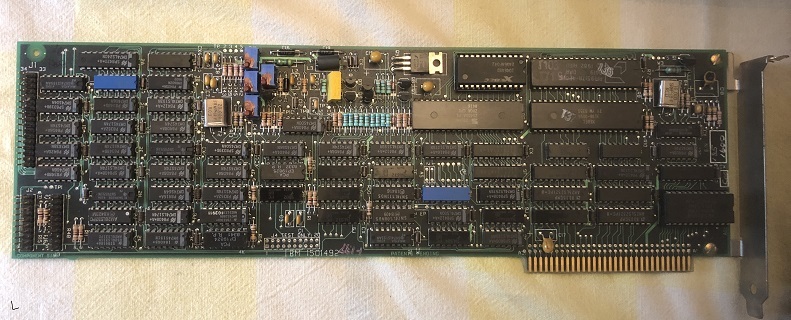

- Remise en place de la carte MFM 1501492 avec la connectique de la nouvelle carte : aucun disque ne fonctionne
- Donc, c’est bien la carte
