L’IBM 5150 est donc le premier PC (voir historique). Il se présente sous la forme suivante :
- Une unité centrale avec en option
- Un lecteur de cassette
- zéro, un ou deux lecteurs de disquettes pleine hauteur,
- Un clavier 84 touches
- Un écran couleur CGA ou monochrome MDA (bichrome pour être plus exact)
L’unité centrale peut comprendre :
La carte-mère

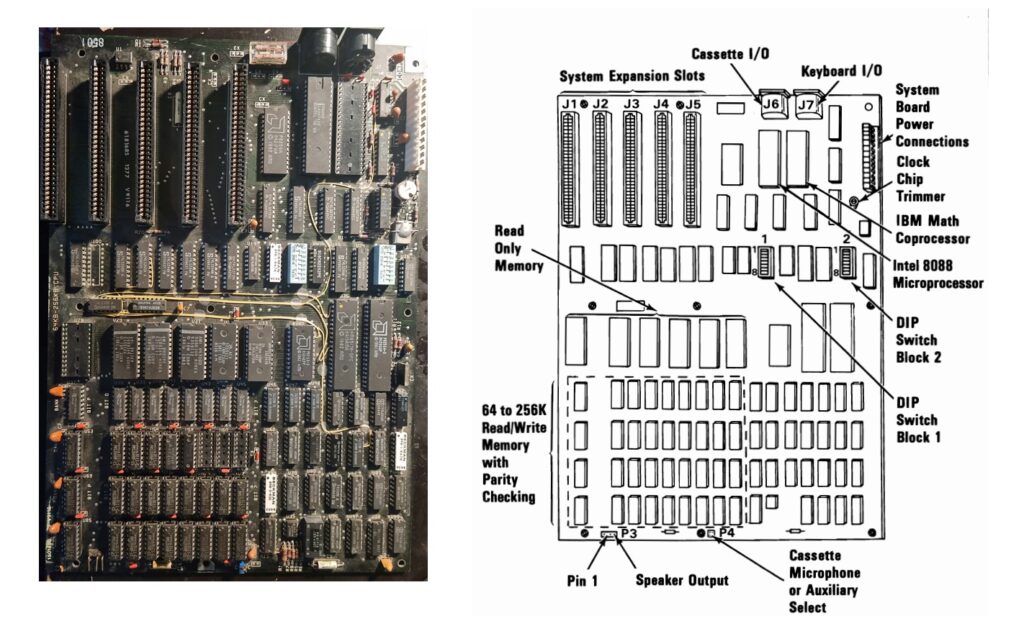

la CM du du 5150 est typique, elle possède uniquement 5 slots ISA, 2 blocs de switchs et le port Cassette à l’arrière à coté de celui du clavier. Elle existe en 2 versions 16-64KB et 64-256KB (voir ici). Rien n’est détecté automatiquement et la configuration se fait à l’aide des 2 blocs de switchs et de jumpers (Voir ici). On peut remarquer les fils jaunes qui étaient des corrections/amélioration apportées à chaque nouvelle version.
Le lecteur de disquette et son contrôleur
Le contrôleur est “double-densité” et peut lire les disquettes de 180K et 360K. Une seule de ces cartes peut être installée dans l’IBM 5150 ou 5160. Il ne lit pas les disquettes 1,2MB. (plus de détail ici)
Le ou les lecteurs sont en général des lecteurs pleine hauteur (voir photo ci-dessous).
Il sont dits :
- 160K (2D/1S) pour les premiers, car avec le DOS 1.0, on écrivait 8 secteurs de 512 octets sur 40 pistes sur une seule face à 250Kb/s.
- 360K (2D/2S) pour les suivants, car à partir du DOS 2.0, on écrit 9 secteurs de 512 octets sur 40 pistes sur 2 faces à 250Kb/s.
Ils ne lisent pas les disquettes 1,2M (HD/2S) qui ont 15 secteurs de 512 octets sur 80 pistes sur 2 faces à 500Ko/s.
